钢纤维

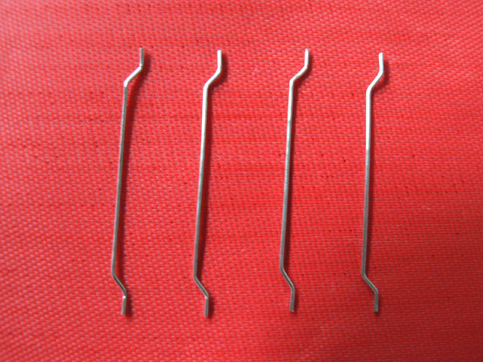

钢纤维是指用钢材制成的短纤维，将钢丝剪断，并按照规定样式压制成具有一定强度的短纤维，主要用于制造钢纤维混凝土。钢纤维可将混凝土中的应力重新分配，并抑制裂缝的形成和扩散，使之成为能在开裂后维持残余应力并更加柔韧的钢纤维混凝土。
应用范围
公路桥梁、水工大坝、铁路工程、港口及海洋工程、隧道及矿井工程
产品特点
具有较高的抗拉、抗弯、抗剪和抗扭强度；具有卓越的抗冲击性能；明显改善混凝土的抗收缩性能；混凝土抗疲劳性和耐久性显著提高。
同级混凝土与钢纤维混凝土力学性能的大致比较
| 物理性能 | 普通混凝土 | 钢纤维混凝土 | 增长百分率 |
| 抗拉强度 | 3.5MPa | 5.39-7MPa | 50%-100% |
| 抗压强度 | 31.2MPa | 32.5-40MPa | 4.4%-28.2% |
| 极限抗弯强度 | 5.5MPa | 9.18-13.75MPa | 67%-250% |
| 初裂抗弯强度 | 4.88MPa | 7-9.8MPa | 43%-100% |
| 初裂强度 | 8.85N.m | 23-53N.m | 160%-500% |
| 冲击疲劳强度 | 5.96J/cm2 | 53.3-91J/m2 | 8-15倍 |
| 抗渗性能 | 0115MPa | 018MPa | 400%-500% |
| 抗冻融性 | 3倍 |
技术指标（JT/T 524-2004）
产品规格尺寸参数
| 型 号 | 规格长度 mm | 等效直径 mm | 长径比 |
| SF-20 | 20 | 0.4～0.5 | 40～50 |
| SF-25 | 25 | 0.4～0.5 | 50～60 |
| SF-30 | 30 | 0.5～0.6 | 50～60 |
| SF-35 | 35 | 0.5～0.7 | 50～60 |
抗拉强度
| 等 级 | Ⅰ | Ⅱ | Ⅲ |
| 抗拉强度fu，MPa | 380≤fu≤600 | 600＜fu≤1000 | fu＞1000 |
设计施工参考
钢纤维体积率选用范围
| 钢纤维混凝土结构类别 | 钢纤维体积率 | 钢纤维用量 |
| 一般浇筑成型的结构 | 0.35～2.0 | 27～156公斤/立方 |
| 局部受压构件、桥面、预制桩、桩顶、装尖 | 1.0～1.5 | 78～117公斤/立方 |
| 铁路轨枕、刚性防水屋面 | 0.8～1.2 | 62～93公斤/立方 |
| 喷射钢纤维 | 0.35～0.5 | 27～39公斤/立方 |
- 对有耐腐蚀和耐高温要求时的结构物，宜选用不锈钢钢纤维。
- 钢纤维混凝土与普通混凝土相比具有经济优势，在同等强度下可减少混凝土量30-50%,可取代或部分取代钢筋或降低钢筋直径1～2mm，可缩短施工周期25%以上，特别适用于要求连续、快速浇灌混凝土的较大工程。
- 钢纤维混凝土拌和投料顺序为：粗集料、细集料、钢纤维。钢纤维准确称量后投入料仓，通过皮带输送至搅拌机内；拌和机自动计量水泥、粉煤灰后自动投入搅拌机。干拌 5s 后，自动计量并加水搅拌，加水完毕人工称量、人工进行外加剂投料后，湿拌 60s 结束。
包装与贮藏
防潮袋包装，每包25kg。产品应贮存在清洁、通风、干燥的库房内，不受雨水及有腐蚀作用物质侵入。
