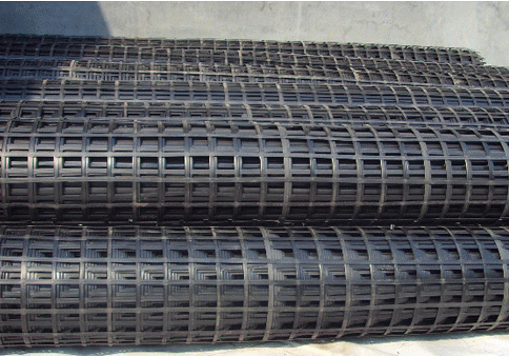

钢塑复合土工格栅
钢塑复合土工格栅是由纵横向钢塑复合肋条作为受力元件，结点处用超声波等特殊工艺加工处理后，形成高抗拉强度、整体性好的网格状片材，应用中与土体共同受力发挥较强的嵌锁作用，从而保持良好的整体稳定性能。
应用范围
适用于软土地基防止不均匀沉降，旧路加宽在新旧路结合处使用防止不均匀沉降。加筋土挡土墙、桥台、边坡以及路基加筋等，提高软弱地基承载力，阻抗土体破裂面的形成。
产品特点
- 采用钢塑复合材料，变形小，抗拉强度大，克服塑料格栅变形大、蠕变大的缺点。
- 采用特殊的结点处理工艺，纵横向肋条协同工作能力强，可充分发挥格栅的加固作用。
- 幅宽可达8m，减少搭接，节省材料，简化施工。
- 在北方使用要满足抗冻性要求，产品在经过100次冻融循环后，各项技术指标完全符合行业标准和设计要求。
技术指标
| 型 号 | 每延米极限抗拉强度
kN/m |
每延米断裂
伸长率 % |
100次冻融循环后每延米极限抗拉强度kN/m | 100次冻融循环后每延米断裂伸长率 % | 抗冻
指标 ℃ |
粘、焊
点极限 剥离力 N |
||||
| 纵向 | 横向 | 纵向 | 横向 | 纵向 | 横向 | 纵向 | 横向 | |||
| GSZ30-30 | 30 | 30 | ≤3 | ≤3 | 30 | 30 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ40-40 | 40 | 40 | ≤3 | ≤3 | 40 | 40 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ50-50 | 50 | 50 | ≤3 | ≤3 | 50 | 50 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ60-60 | 60 | 60 | ≤3 | ≤3 | 60 | 60 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ70-70 | 70 | 70 | ≤3 | ≤3 | 70 | 70 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ80-80 | 80 | 80 | ≤3 | ≤3 | 80 | 80 | ≤3 | ≤3 | -35 | 100-500 |
| GSZ100-100 | 100 | 100 | ≤3 | ≤3 | 100 | 100 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ50-20 | 50 | 20 | ≤3 | ≤3 | 50 | 20 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ60-20 | 60 | 20 | ≤3 | ≤3 | 60 | 20 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ80-20 | 80 | 20 | ≤3 | ≤3 | 80 | 20 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ50-30 | 50 | 30 | ≤3 | ≤3 | 50 | 30 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ60-40 | 60 | 40 | ≤3 | ≤3 | 60 | 40 | ≤3 | ≤3 | -35 | 100-500 |
| GDZ80-40 | 80 | 40 | ≤3 | ≤3 | 80 | 40 | ≤3 | ≤3 | -35 | 100-500 |
注：因此产品的行业标准还未正式出版，对于粘、焊点极限剥离力的大小仅限定了一个范围，待标准出版后，按行业标准执行。
设计与施工参考
| 格栅规格 | 每延米极限抗拉
强度下的伸长率（%） |
适用情况和作用 |
| GSZ30 | ≤3.0 | 一般软基处理填高大于4米时采用。 |
| GSZ40 | ≤3.0 | |
| GSZ50 | ≤3.0 | 软基处理时当路基填高在3-4米之间或路桥结合部、防止不均匀沉降时采用。 |
| GSZ60 | ≤3.0 | |
| GSZ60-20 | ≤3.0 | 旧路加宽防止纵向裂缝在新旧路基结合部加铺。 |
| GSZ80-30 | ≤3.0 | |
| GSZ60 | ≤3.0 | 低填浅挖段、填土在2米以内的软基处理、不良段的路基加固等。 |
施工时，起终端部需用U型钉进行固定，注意搭接时应保证搭接的宽度要求，横向搭接不得小于15㎝，纵向搭接不得小于20㎝。并且沿着施工方向，将前一幅压在后一幅的上面。
包装与贮存
幅宽6-8m，卷长50 m。
产品在装卸运输过程中，不得抛摔，避免与尖锐物品混装运输，避免剧烈冲击，运输应有遮篷等防雨、防晒措施。产品不得露天存放，应避免日光长期照射，严禁与化工腐蚀物品一起堆放，产品不应重压。
